保温放料阀
型号：
产品特点：
编号：
点击：44次
在线咨询 ：
产品介绍
产品名称：保温放料阀
产品型号：HG5-89-1
产品口径：DN25-DN200
产品压力：0.6-2.5MPa
产品材质：铸钢、不锈钢
工作压力：1.0Mpa-50.0Mpa
工作温度：-196℃-650℃
驱动方式：手动、气动、液动、电动
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
HG5-89-1保温放料阀概述：
HG5-89-1保温放料阀放料阀主要用于反应釜，储罐和其它容器的底部排料、放料、取样和无死区关断操作。保温放料阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体，夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套，此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的放料阀相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过保温放料阀。主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件。广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
HG5-89-1保温放料阀用途：
HG5-89-1保温放料阀分上展式与下展式两种，在阀体外部焊装有金属夹套，并设有夹套接口，用于注入根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等或其它保温、保冷介质，主要用于石油、化工、沥青、冶金、制药等各类系统中，防止以输送常规下会凝固的高粘度介质。
HG5-89-1保温放料阀主要零件材料：
零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
垫片 304＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨＋304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45
HG5-89-1保温放料阀压力试验：
压力 工作温度 适用介质
公称压力 1.6 上密封试验 ≤175℃ 水、颗粒、油品等
壳体试验 2.4 高压密封试验
HG5-89-1保温放料阀执行标准：
结构长度标准 GB/T 12221-2005
连接法兰标准 GB/T 9113
压力温度等级标准 GB/T 12224-2005
试验检验标准 GB/T 13927-2008

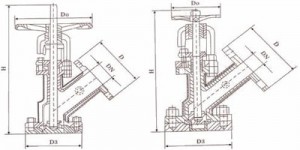

HG5-89-1保温放料阀结构图：
HG5-89-1保温放料阀主要外形链接尺寸：
口径DN(mm) 上展式 下展式
D D3 H DO D D3 H DO
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 335 665 320
200 335 335 900 360 335 405 800 360
250 405 405 1035 500 405 460 945 500
