CVWR对夹式静音止回阀
型号：
产品特点：
编号：
点击：1170次
在线咨询 ：
产品介绍

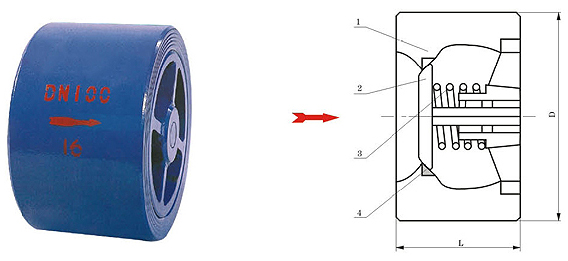

CVWR对夹式静音止回阀结构图
结构特点
CVWR对夹式静音止回阀采用流体型设计，水头损失较小；内部弹簧可加速关闭，达到静音效果；金属对金属确保密封的可靠性；安装空间小。可安装于水泵出水口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。CVWR对夹式静音止回阀已被广泛用于给排水、消防、建筑、暖通、工业系统。
性能参数
| 公称通径 | DN40～250mm |
| 公称压力MPa | 1.0/1.6 |
| 工作压力℃ | -10～80 |
| 密封试验 | 1.1倍公称压力 |
| 壳体试验 | 1.5倍公称压力 |
零件材质
| 序 号 | 零件名称 | 材 质 |
| 1 | 阀 体 | GG25 |
| 2 | 阀 瓣 | Bronze |
| 3 | 弹 簧 | SUS316 |
| 4 | 阀 座 | Bronze |
外形尺寸
| 型号 | 公称通径DN | L | D |
| CVWR-0040 | 40 | 45 | 90 |
| CVWR-0050 | 50 | 55 | 105 |
| CVWR-0065 | 65 | 70 | 125 |
| CVWR-0080 | 80 | 75 | 140 |
| CVWR-0100 | 100 | 95 | 160 |
| CVWR-0125 | 125 | 115 | 195 |
| CVWR-0150 | 150 | 135 | 215 |
| CVWR-0200 | 200 | 160 | 270 |
| CVWR-0250 | 250 | 200 | 325 |
